履带式抛丸机：原理、应用与维护全解析

‌在现代工业制造中，表面处理是提升零部件质量的关键环节。履带式抛丸机作为一种高效、自动化的表面处理设备，凭借其独特的设计和广泛的应用场景，成为铸造、汽车、航空航天等领域的“清洁卫士”。本文将从结构原理、核心优势到实际应用，全面解析这一重要设备。

一、结构解析：精密设计的五大系统

履带式抛丸机的核心结构犹如一台精密的工业机器人：

1. 抛丸室：采用双层锰钢护板，内部衬有可更换耐磨铸件，确保连续作业下的耐久性

2. 履带输送系统：特殊设计的波浪形履带板，配合变频调速电机（0-10r/min可调），实现工件360°无死角处理

3. 抛丸器：直联式高效涡轮设计，叶轮转速可达2600rpm，丸料抛出速度突破100m/s

4. 丸料分选系统：三级风选+磁选装置，分离效率＞99%，确保0.2-2mm丸料粒径精度

5. 除尘系统：脉冲反吹滤筒除尘，排放浓度＜15mg/m³，符合GB16297标准

二、工作原理：动能转化的艺术

该设备通过精确的动能控制实现表面处理：直径0.2-1.5mm的金属丸料在离心加速器作用下获得80-110m/s的初速度，以特定入射角冲击工件表面。每平方米处理面积承受超过2千万次冲击，有效清除0.01-0.1mm深度表面缺陷。智能控制系统可调节抛射角度（±15°）和丸流量（100-600kg/min），满足不同工艺需求。

三、行业应用实例

• 汽车制造：发动机缸体处理效率达200件/小时，表面粗糙度Ra值稳定在6.3-12.5μm

• 航空航天：钛合金构件残余应力消除率＞85%，疲劳寿命提升3-5倍

• 齿轮加工：渗碳齿轮表面硬度提升1-2HRC，接触疲劳强度增加30%

• 3C电子：5G基站壳体去毛刺合格率99.8%，处理周期缩短至传统工艺的1/3

四、技术优势对比

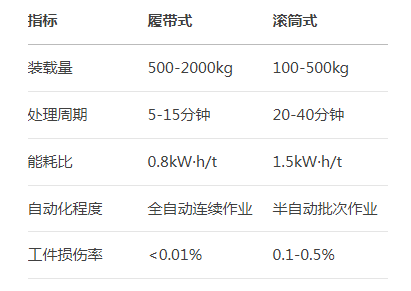

与滚筒式抛丸机相比，履带式设备具备显著优势：

五、智能维护体系

现代履带式抛丸机搭载IoT智能监测系统，实现：

1. 预防性维护：轴承振动值超过4.5mm/s自动预警

2. 耗材管理：实时监测抛丸器叶片磨损量，精度达0.1mm

3. 能效优化：动态调节电机负载，节能15-20%

4. 远程诊断：5G网络支持专家系统在线故障分析

六、未来发展趋势

随着工业4.0推进，新一代履带式抛丸机正朝着以下方向进化：

• 数字孪生系统：建立设备全生命周期数字模型

• AI参数优化：基于深度学习的工艺参数自调整

• 复合加工：集成抛丸+喷涂+检测一体化功能

• 绿色制造：丸料回收率提升至99.9%，噪音控制＜75dB(A)

从精密零件到大型结构件，履带式抛丸机正在重新定义表面处理标准。随着智能控制技术和新型材料的应用，这种传统的表面处理设备正焕发出新的活力，成为智能制造体系中不可或缺的质量守护者。选择适配的抛丸解决方案，将成为制造企业提升产品竞争力的关键着力点。
